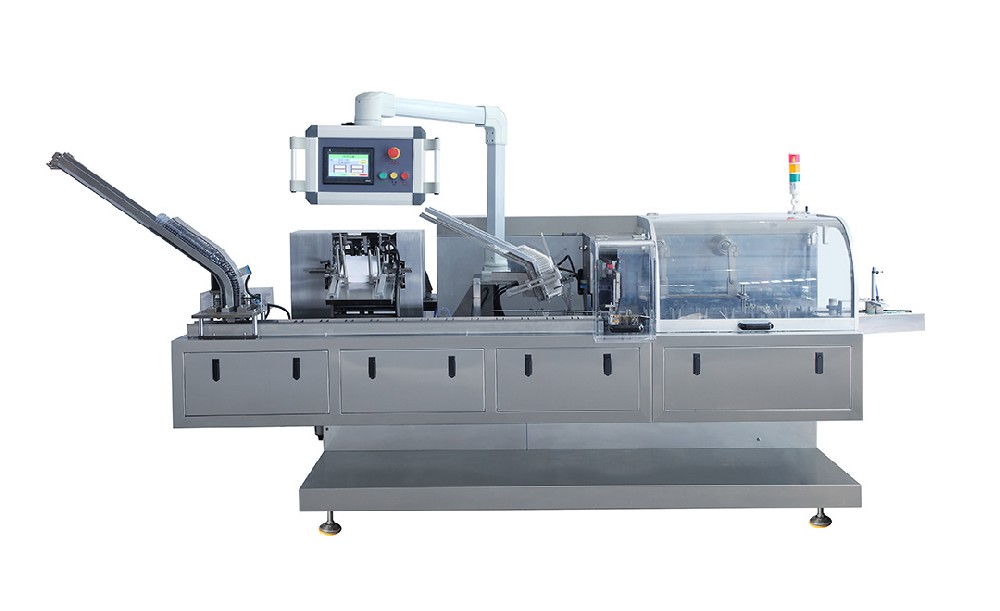

WZH-120總圖

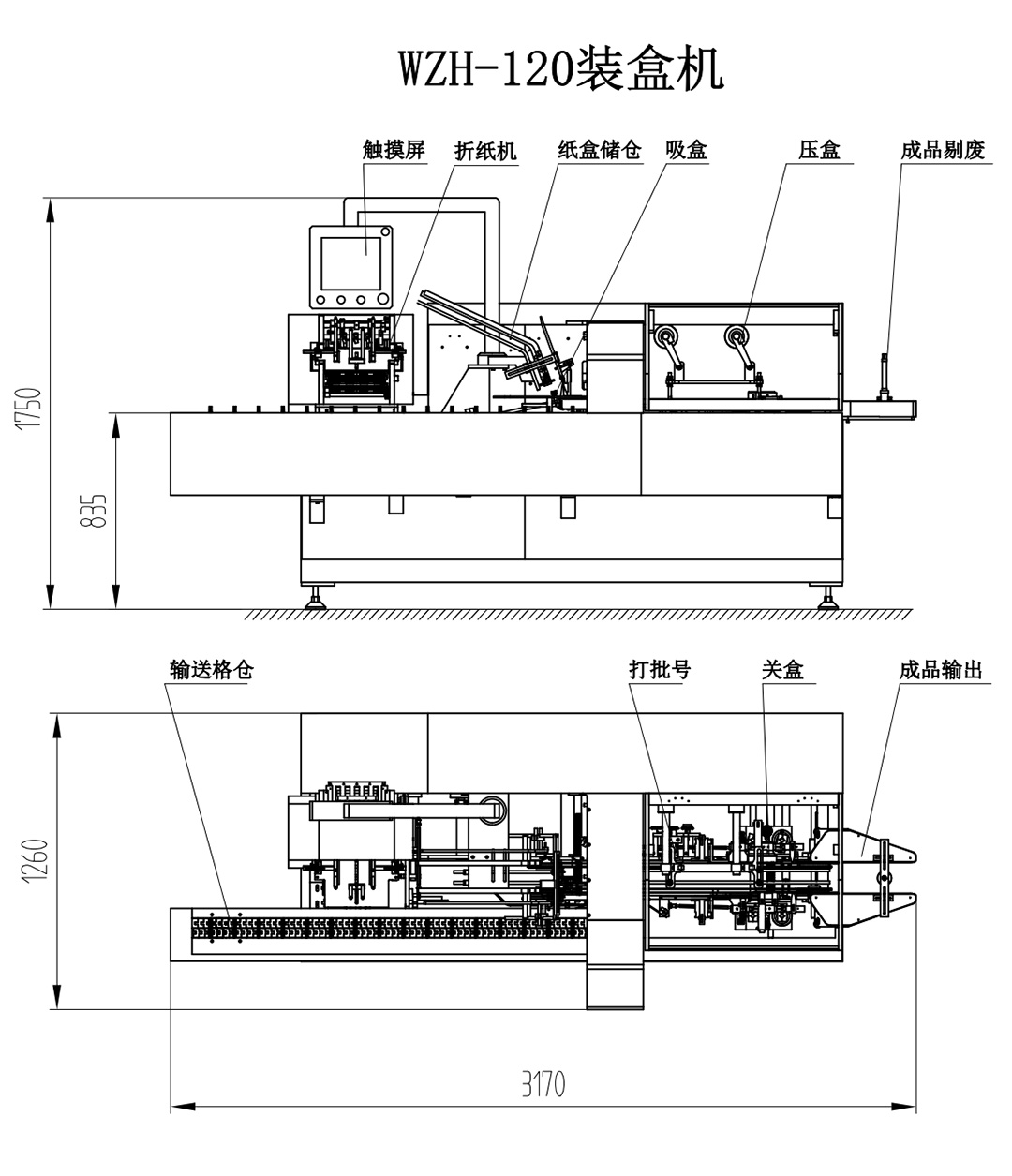

WZH-120尺寸圖
主要性能結構特點
1.采用自動送料、開盒、入盒、打批號、封盒、剔廢等的包裝形式，結構緊湊合理，操作調整簡單；
2.采用伺服/步進電機和觸摸屏、PLC可編程控制系統，人機界面顯示操作更清晰簡便，自動化程度高，更具人性化；
3.采用光電眼自動檢測跟蹤系統，空包不下盒，最大限度地節約了包裝材料；
4.包裝范圍大，調節方便，各種規格尺寸之間可實現快速轉換；
5.更換規格無需更換模具，只需調節即可實現, PLC自動顯示裝盒速度及成品計數的
6.采用物品進盒不到位自動停機和主傳動電機過載保護裝置，適用更安全可靠；
7.可根據客戶要求，采用上翻式安全防護罩，操作簡便，外形美觀。
8.可與鋁塑包裝機、枕式包裝機、三維包裝機、瓶裝線、灌裝機、貼標機、噴碼機、在線稱量儀、其它生產線等設備實現聯動生產；
9.可根據包裝物要求設計各種自動下料器和入盒系統；
10.可根據客戶要求選配熱熔膠機采用熱熔膠噴膠封盒和機械刷膠封盒。
主要性能技術參數
| 項目/型號 | WZH-120 | |
| 包裝速度 | ≤100盒/分鐘 | |
| 紙盒尺寸范圍 | L（60-180）mm×W（20-80）mm×H（15-70）mm | |
| 紙盒紙質要求 | 250-450g/m3 | |
| 說明書 | 質量要求 | 60－70g/m2 |
| 未折疊尺寸范圍 | （80－250）X（90－170）mm | |
| 折疊范圍 | （1－4）折 | |
| 電機功率 | 1.5KW | |
| 電源類型 | 三相四線380V 50Hz | |
| 機器噪音 | ≤80dB | |
| 氣 源 | 0.5-0.8 Mpa | |
| 耗 氣 量 | 120-160L/min | |
| 外形尺寸 | 約3170×1260×1750 mm | |
| 整機重量 | 1200Kg | |
注：本公司產品更新換代較快，若有變動請按實物為準，恕不另行通知！
配置清單
| 序號 | 名稱 | 型號及規格 | 制造廠家 | 數量 |
| 1. | PLC | CPIE-N30DT-D | 日本歐姆龍 | 1 |
| 2. | PLC擴展模塊 | CPIE-C1F11 | 1 | |
| 3. | 觸摸屏 | NB7W-TWOOB | 1 | |
| 4. | 變頻器 | 3G3JZ-A4015 | 1 | |
| 5. | 光眼 | E3Z-D61 | 1 | |
| 6. | 電機 | CH-1500-10S 1.5KW | 臺灣成邦 | 1 |
| 7. | 分度箱 | 0S83-4L-180 | 浙江眾力 | 1 |
| 8. | 伺服電機 | ECMA-20604RS 0.4KW（除藥版加料用伺服電機外，其他產品不需要配伺服電機) | 松下 | 1 |
| 9. | 按鈕 | XB2 | 法國施耐德 | 3 |
| 10. | 急停 | ZB2 BC4D | 1 | |
| 11. | 繼電器 | MY2 NJ24V | 日本歐姆龍 | 8套 |
| 12. | 電磁閥 | 4V210-08 | 亞德客 | 2 |
| 13. | 調壓閥 | BFR-2000 | 1 | |
| 14. | 接近開光 | TL-Q5MC1 | 日本歐姆龍 | 2 |
| 15. | 吸盤 | VF-30 | 韓國 | 2 |
| 16. | 真空發聲器 | ABM20-C | SMC | 1 |
| 17. | 交流接觸器 | LC1E3210M5N | 施耐德 | 1 |
| 18. | 開關電源 | NES-50-24 | 臺灣明緯 | 1 |
| 19. | 空氣開關 | 3P32A 1P6A | 韓國LG | 各1 |
| 20. | 編碼器 | B-ZSP3806E2C | 上海 | 1 |
| 21. | 罩殼 | 不銹鋼 | 上海 | 1套 |
